Cẩu tháp: Cấu tạo, thông số quan trọng và cách chọn đúng cho công trình

Trên công trường, chọn sai cẩu tháp thường không gây sự cố ngay lập tức, mà gây chậm tiến độ âm thầm: vật tư lên chậm, phải đổi vị trí tập kết, giao thoa với cần cẩu khác, đến lúc đổ bê tông hoặc lắp kết cấu mới vỡ kế hoạch. Bài viết này giúp nhà thầu, chỉ huy trưởng và phòng vật tư nắm nhanh cấu tạo, các thông số cẩu tháp quan trọng và cách chọn đúng thiết bị cho từng loại công trình, theo hướng thực chiến.

Cẩu tháp là gì và khi nào nên dùng trong công trình

Cẩu tháp giải quyết bài toán gì trên công trường

Cẩu tháp là thiết bị nâng hạ cố định theo vị trí, có khả năng nâng vật theo phương thẳng đứng và di chuyển ngang trong bán kính làm việc nhờ cơ cấu quay và cần. Trong bối cảnh mặt bằng chật, đường nội bộ hạn chế, tốc độ luân chuyển vật tư là yếu tố sống còn, cẩu tháp giúp:

• Đưa vật tư lên cao liên tục theo nhịp thi công, giảm phụ thuộc vào vận thăng hoặc cẩu bánh lốp.
• Tối ưu tuyến cấp vật liệu: thép, coppha, cốp pha nhôm, thiết bị MEP, vật tư hoàn thiện.
• Giảm thời gian chờ của tổ đội, đặc biệt ở dự án nhiều mũi thi công.

Những sai lầm thường gặp khi dùng cẩu tháp

• Chỉ nhìn tải trọng lớn nhất mà bỏ qua tải đầu cần và biểu đồ tải.
• Chọn tầm với theo cảm tính, dẫn tới vùng chết hoặc vướng khu vực cấm bay, vướng cần cẩu khác.
• Không tính cấu hình neo giằng, nền móng và lộ trình lắp dựng, tháo dỡ.

Các loại cẩu tháp phổ biến và tình huống nên chọn

• Cẩu cần ngang: phù hợp mặt bằng thoáng tương đối, thao tác xe con linh hoạt, phổ biến cho nhà cao tầng và dự án hỗn hợp.
• Cẩu cần nâng hạ: phù hợp khu vực đô thị chật, cần thay đổi góc cần để tránh va chạm và giảm bán kính khi không làm việc.
• Flat-top: thuận lợi khi bố trí nhiều cẩu gần nhau, giảm giao thoa ở đỉnh tháp, tối ưu trong cụm dự án.
• Self-erecting: hợp công trình thấp tầng, tiến độ ngắn, yêu cầu lắp nhanh, ít nhân sự.

Nếu công trình có nhiều điểm cẩu rải đều và cần điều phối vật tư liên tục, ưu tiên cấu hình ổn định và tốc độ thao tác; nếu công trình chật và rủi ro giao thoa cao, ưu tiên khả năng kiểm soát bán kính và kịch bản chống va chạm.

Cấu tạo cẩu tháp: hiểu đúng để vận hành an toàn

Các bộ phận chính của cẩu tháp

• Móng và khung chân đế: quyết định ổn định, phụ thuộc địa chất và tải truyền xuống nền.
• Thân tháp (mast): các đoạn tiêu chuẩn ghép nối, quyết định chiều cao tự đứng và chiều cao neo giằng.
• Cụm quay (slewing unit): cho phép quay 360 độ, liên quan trực tiếp đến độ rơ, độ ồn và độ mượt khi vận hành.
• Đối cần và đối trọng: cân bằng mô men, ổn định khi nâng tải ở bán kính lớn.
• Cần chính (jib) và cần đối (counter-jib): bố trí xe con, cáp, tời và đối trọng.
• Xe con và móc cẩu: ảnh hưởng năng suất cấp vật tư, đặc biệt ở thao tác vươn xa.
• Cabin, hệ điều khiển, thiết bị an toàn: giới hạn tải, giới hạn hành trình, cảm biến gió, phanh và cơ cấu chống rơi.

Nhóm kết cấu chịu lực: đế, thân tháp, cần và đối trọng

Phần kết cấu quyết định độ ổn định và giới hạn khai thác của cẩu tháp. Thường gồm: bệ đế và hệ bulong neo, các đốt thân tháp, cụm quay ở đỉnh tháp, cần chính và cần đối trọng. Khi làm việc, tải không chỉ là trọng lượng vật nâng mà còn là tổ hợp lực theo mô men, gió và dao động tải. Vì vậy, nền móng và neo giằng luôn phải được xem như một phần của cấu hình cẩu, không phải hạng mục tách rời.

Nhóm cơ cấu chuyển động: nâng, quay, xe con và cabin

Cẩu tháp tạo chuyển động nhờ các cơ cấu: tời nâng và cáp thép, cơ cấu quay, xe con chạy dọc cần, cơ cấu thay đổi tầm với (tùy loại). Cabin và hệ điều khiển là nơi vận hành, phối hợp cùng thợ móc cáp và người ra tín hiệu để đảm bảo nhịp nâng hạ an toàn, đúng tuyến.

Thiết bị an toàn và cảm biến thường gặp

Ở đa số dự án, các thiết bị an toàn cần được kiểm tra nghiêm túc trước khi đưa vào vận hành: giới hạn tải, giới hạn hành trình nâng, giới hạn xe con, giới hạn quay, hệ phanh, còi và cảnh báo, cùng các cấu phần hỗ trợ chống quá tải theo thiết kế của từng hãng. Khi chọn cẩu, đừng chỉ nhìn tải danh nghĩa, mà hãy hỏi rõ hệ thống bảo vệ nào đang được trang bị và quy trình kiểm tra trước ca.

Nguyên lý mô men và vì sao tải giảm khi vươn xa

Cẩu tháp làm việc theo nguyên lý mô men: tải nâng tạo mô men lật quanh trục quay. Khi bán kính làm việc tăng, mô men tăng nhanh nên tải cho phép phải giảm để giữ an toàn. Vì vậy, cùng một cẩu tháp, tải tối đa ở gần chân tháp thường lớn hơn rất nhiều so với tải ở đầu cần. Đây là lý do bản vẽ tổ chức thi công nên xác định rõ các điểm đặt vật tư nặng, bán kính phục vụ và tuyến cấp vật tư.

Thông số cẩu tháp quan trọng: cách đọc nhanh trước khi chốt model

Khi phòng vật tư hoặc chỉ huy trưởng rà soát thông số cẩu tháp, mục tiêu là tránh hai lỗi phổ biến: chọn đủ tải nhưng thiếu tầm với, hoặc đủ tầm với nhưng tải đầu cần không đáp ứng. Dưới đây là nhóm thông số nên kiểm tra theo đúng thứ tự ưu tiên.

Tải trọng lớn nhất và tải trọng đầu cần

Đừng chỉ hỏi cẩu bao nhiêu tấn. Hãy hỏi cẩu nâng bao nhiêu tấn ở bán kính bao nhiêu mét. Với dự án đô thị, điểm cấp vật tư thường nằm xa tâm quay, nên tải trọng đầu cần mới là nút thắt. Nếu tải đầu cần thiếu, tổ đội sẽ phải đổi vị trí tập kết, tăng thời gian móc cáp và kéo theo rủi ro.

Bán kính làm việc, chiều dài cần và vùng cấm

Bán kính làm việc quyết định cẩu có phủ hết các điểm cấp vật tư hay không. Cùng lúc, phải xét vùng cấm bay qua khu dân cư, đường dây điện, khu vực hạn chế, và giao thoa với cẩu lân cận. Một lựa chọn tốt là lựa chọn giảm xung đột vận hành, không chỉ tăng tầm với.

Chiều cao tự đứng, chiều cao neo giằng và khoảng neo

Chiều cao tự đứng phù hợp cho giai đoạn đầu. Khi lên cao, neo giằng và kế hoạch leo tầng phải được chốt sớm để không bị kẹt tiến độ. Nếu bỏ qua, dự án dễ rơi vào tình huống đã lên tầng nhưng chưa kịp chuẩn bị điểm neo, phải dừng cẩu để bổ sung biện pháp.

Tốc độ nâng, điện nguồn, điều kiện gió theo tài liệu hãng

Thông số tốc độ liên quan trực tiếp năng suất. Nhưng tốc độ cao không có nghĩa hiệu quả nếu công trường thiếu người ra tín hiệu, tuyến cấp vật tư chưa tối ưu, hoặc quy trình an toàn yếu. Với gió, hãy luôn bám theo tài liệu của model cụ thể, thiết lập ngưỡng dừng máy rõ ràng và kịch bản cố định cần khi nghỉ.

Cách chọn cẩu tháp đúng cho công trình: checklist cho tổng thầu và phòng vật tư

Bước 1: Chốt nhu cầu nâng theo phương án thi công

• Vật nặng nhất cần nâng là gì: bó thép, coppha panel, thiết bị MEP, dầm kết cấu, container vật tư.
• Vị trí nâng xa nhất và cao nhất nằm ở đâu trên mặt bằng.
• Nhịp nâng theo ngày: ưu tiên năng suất hay ưu tiên an toàn trong khu vực chật.

Bước 2: Tính bao phủ mặt bằng và tránh giao thoa

• Xác định tâm đặt cẩu và bán kính bao phủ để hạn chế đổi vị trí tập kết.
• Nếu có nhiều cẩu: lập ma trận giao thoa theo vùng, ưu tiên cấu hình giảm xung đột.
• Chốt vùng cấm và biện pháp kiểm soát rủi ro từ sớm.

Bước 3: Chốt cấu hình nền móng, neo giằng và kế hoạch leo tầng

• Kiểm tra điều kiện nền, phương án móng, bulong neo, kích thước bệ theo tài liệu thiết kế.
• Chốt vị trí neo giằng vào kết cấu và tiến độ thi công điểm neo.
• Nếu cần leo tầng: lập kế hoạch theo mốc tầng, thời điểm dừng cẩu, thời lượng thao tác.

Bước 4: Chọn dịch vụ đi kèm để không vỡ tiến độ

Một cấu hình tốt phải đi kèm dịch vụ phù hợp: khảo sát mặt bằng, đề xuất phương án đặt cẩu, kế hoạch lắp dựng cẩu tháp, hồ sơ nghiệm thu, hướng dẫn vận hành và hỗ trợ kỹ thuật. Đây là phần thường bị coi nhẹ và là nguyên nhân chính gây dừng máy giữa chừng.

Gửi cho Thiết bị Duy Sơn bản vẽ tổng mặt bằng, chiều cao công trình dự kiến và vật nặng nhất cần nâng. Đội kỹ thuật sẽ gợi ý 2 đến 3 model phù hợp, kèm cấu hình cần và chiều cao. Liên hệ 098 226 2498.

Phân loại cẩu tháp phổ biến và cách chọn theo mặt bằng

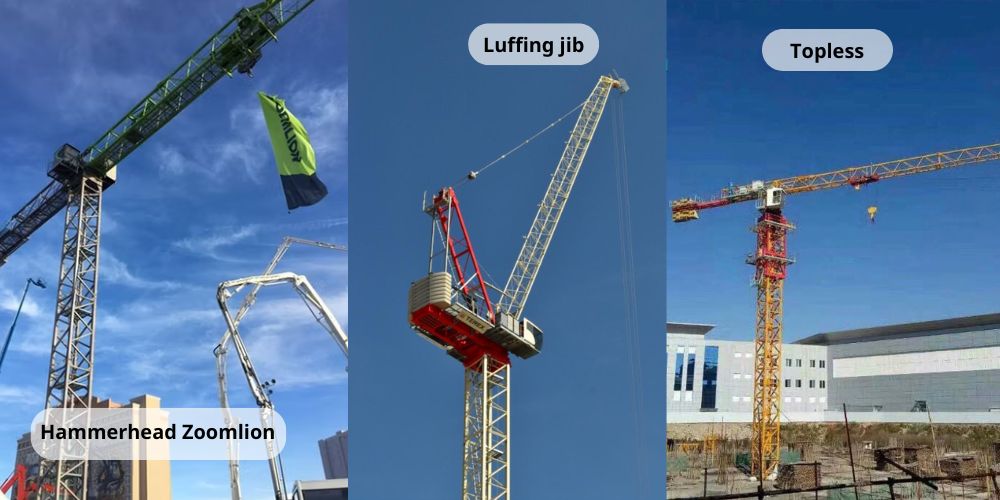

Hammerhead, topless và luffing jib khác nhau ở đâu

Self-erecting phù hợp trường hợp nào

• Công trình thấp tầng hoặc trung tầng, thời gian thi công ngắn.
• Mặt bằng hạn chế cẩu phụ lớn, cần triển khai nhanh.
• Ưu tiên tính cơ động, giảm khối lượng lắp dựng phức tạp.

Lắp dựng cẩu tháp và vận hành: quy trình, nhân sự, điểm dễ sai

Chuẩn bị trước lắp dựng: móng, bulong neo, mặt bằng

Trước khi lắp, cần đảm bảo mặt bằng đủ không gian thao tác, nền móng đạt yêu cầu thiết kế, bulong neo đúng vị trí và được bảo vệ ren, hệ điện và tiếp địa sẵn sàng. Nhiều sự cố chậm tiến độ bắt đầu từ các lỗi nhỏ như sai cao độ bệ, thiếu không gian quay lắp, hoặc đường nội bộ không đáp ứng xe cẩu phụ.

• Khảo sát địa chất, thiết kế móng: móng và bu lông neo phải theo hồ sơ kỹ thuật, không làm theo kinh nghiệm.
• Kế hoạch nâng lắp: xác định vị trí cẩu phụ, bán kính cẩu phụ, vùng cấm và tuyến di chuyển thiết bị.
• Hồ sơ năng lực đội lắp: nhân sự, thiết bị, biện pháp thi công và đánh giá rủi ro.

Trình tự lắp dựng cơ bản và nghiệm thu

Trình tự cụ thể phụ thuộc model, nhưng về nguyên tắc thường đi theo chuỗi: lắp bệ và đốt thân, lắp cụm quay, lắp cần và đối trọng, kiểm tra cơ cấu, chạy thử không tải và có tải theo quy trình. Mỗi bước nên có điểm dừng nghiệm thu nội bộ, tránh lắp nhanh rồi phải tháo ra chỉnh sửa.

• Kiểm tra mô men siết bulong, chốt, cáp, puly, phanh và giới hạn hành trình.
• Chạy thử không tải, có tải theo mức quy định và ghi nhận thông số vận hành.
• Bàn giao quy trình vận hành, phương án dừng nghỉ khi gió lớn, và hướng dẫn vùng nguy hiểm.

Nguyên tắc vận hành an toàn và phối hợp tín hiệu

• Thiết lập kênh tín hiệu thống nhất giữa người vận hành và thợ móc cáp, tránh ra hiệu chồng chéo.
• Không nâng khi không nhìn rõ tuyến di chuyển hoặc khi khu vực có người chưa được kiểm soát.
• Ưu tiên nâng mượt, hạn chế giật tải để giảm dao động và giảm tải động lên kết cấu.
• Thiết lập quy tắc dừng máy theo điều kiện gió và thời tiết theo tài liệu model.

Điểm dễ sai thường nằm ở điều phối: cùng một cẩu, nhưng nhiều tổ đội gọi liên tục khiến thao tác vội, tăng rủi ro. Chỉ huy trưởng nên quy định khung giờ cấp vật tư theo nhóm công việc để giảm xung đột.

Bảo trì cẩu tháp và giá cẩu tháp: dự toán chi phí thực tế cho dự án

Hạng mục phải kiểm tra mỗi ca

• Tình trạng cáp tải, móc, chốt an toàn và puly.
• Phanh, cơ cấu nâng và tiếng ồn bất thường.
• Thiết bị giới hạn tải, giới hạn hành trình, đèn cảnh báo.
• Thiết bị đo gió, quy tắc dừng nâng khi vượt ngưỡng gió cho phép.

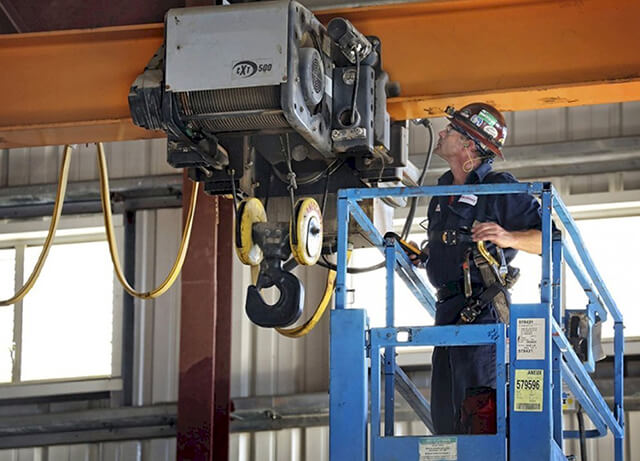

Bảo dưỡng định kỳ và dấu hiệu cảnh báo sớm

• Theo tuần hoặc tháng: siết kiểm bulong, kiểm tra mối nối thân tháp, kiểm tra rò điện và tủ điều khiển.
• Bôi trơn, kiểm tra độ rơ tại cụm quay theo khuyến cáo nhà sản xuất.
• Dấu hiệu cần dừng máy kiểm tra ngay: rung lắc bất thường, trượt phanh, mùi khét điện, cáp xơ sợi nhanh, sai lệch giới hạn.

Lưu ý: lịch bảo trì cụ thể nên bám theo sổ tay của model và điều kiện sử dụng thực tế như tải, số chu kỳ nâng, môi trường bụi, gió và mưa.

Dấu hiệu cảnh báo cần dừng máy kiểm tra ngay

• Tiếng ồn bất thường ở cụm quay hoặc cơ cấu nâng.
• Cáp xơ, dập, biến dạng hoặc puly mòn lệch.
• Thiết bị giới hạn hoạt động không ổn định hoặc báo lỗi lặp lại.
• Rung lắc tăng bất thường khi quay hoặc khi xe con di chuyển.

Yếu tố quyết định giá cẩu tháp và tổng chi phí sở hữu

Giá cẩu tháp và chi phí sử dụng thường bị hiểu đơn giản là đơn giá thuê hoặc mua. Trên thực tế, tổng chi phí chịu ảnh hưởng bởi:

• Cấu hình: chiều dài cần, chiều cao, nhu cầu neo giằng, phương án leo tầng.
• Hạ tầng công trường: điện nguồn, đường nội bộ, vị trí đặt cẩu, thời gian chờ do giao thoa.
• Dịch vụ đi kèm: lắp dựng, tháo dỡ, vận hành, bảo trì, phụ tùng và hỗ trợ kỹ thuật.
• Thời gian thuê hoặc tiến độ dự án, số ca vận hành và yêu cầu nhân sự.
• Chi phí vận chuyển, lắp dựng, tháo dỡ, kiểm tra định kỳ và bảo hiểm.
• Tiến độ dự án: kéo dài thời gian thuê thường đội chi phí mạnh hơn dự tính ban đầu.

Thuê hay mua: bảng so sánh nhanh cho nhà thầu

Muốn tối ưu chi phí, hãy bắt đầu từ việc chốt đúng thông số theo mặt bằng. Thiết bị Duy Sơn hỗ trợ đề xuất model và cấu hình theo nhu cầu nâng hạ, kèm phương án lắp dựng và bảo trì. Gọi 098 226 2498 để nhận tư vấn và báo giá.

Câu hỏi thường gặp về cẩu tháp

Nên ưu tiên tải trọng hay tầm với khi chọn cẩu tháp?

Trong đa số dự án đô thị, tầm với và tải trọng đầu cần thường quyết định. Bạn nên chốt vị trí đặt cẩu và các điểm cấp vật tư trước, rồi đối chiếu tải ở bán kính xa nhất. Nếu chỉ nhìn tải trọng lớn nhất, rất dễ chọn nhầm cẩu đủ tải nhưng thiếu khả năng nâng ở điểm xa.

Một công trình có cần nhiều cẩu tháp không?

Tùy quy mô mặt bằng, số mũi thi công và nhịp đổ bê tông. Nếu một cẩu không đủ bao phủ hoặc gây hàng đợi vật tư, thêm cẩu có thể giảm chờ và tăng năng suất. Tuy nhiên, càng nhiều cẩu càng phải tính giao thoa và quy tắc điều phối để tránh xung đột vận hành.

Hồ sơ cần chuẩn bị khi thuê hoặc lắp dựng cẩu tháp?

Thường cần bản vẽ tổng mặt bằng, chiều cao công trình theo giai đoạn, danh mục vật nặng nhất và vị trí nâng, cùng kế hoạch tiến độ. Với lắp dựng cẩu tháp, nên chuẩn bị phương án móng và vị trí neo giằng dự kiến để đơn vị kỹ thuật kiểm tra. Càng đầy đủ thông tin, báo giá và đề xuất model càng sát thực tế.

Bao lâu nên kiểm tra và bảo trì định kỳ?

Nên có kiểm tra trước ca, kiểm tra theo tuần và bảo trì theo tháng hoặc theo giờ máy, tùy cường độ khai thác. Bảo trì cẩu tháp hiệu quả là bảo trì theo kế hoạch và theo cảnh báo bất thường, không đợi đến khi dừng máy mới xử lý. Lịch cụ thể nên theo khuyến nghị của nhà sản xuất và điều kiện vận hành tại công trường.
